ALTIMETRIA
Como sabemos la Topografía se divide en 2 partes las
cuales son la planimetría y la altimetría, hasta el momento la parte de planimetría
ya está completa y vamos a entrar a lo que es altimetría.
Debemos empezar por saber que es en sí la altimetría.
La altimetría es la rama de la topografía que estudia
el conjunto de métodos y procedimientos para determinar y representar las
diferencias de nivel o la altura (“cota” si es respecto al Nivel Medio del Mar)
de cada punto respecto de un plano de referencia. Su representación gráfica
constituye el relieve o configuración del terreno.
Comprende todo lo que se relaciona con las formas del
terreno (morfología), su representación e interpretación, como así el relieve
del fondo de los ríos, mares, etc.”
Por lo cual, cuando hablamos de terreno, éste puede ser
por sobre o debajo del Nivel del Mar. Por otro lado, es necesario aclarar que
existen diferentes tipos de alturas y de sistemas de referencia a partir de los
cuales se las mide, pero que las utilizadas generalmente en cartas topográficas
son las llamadas alturas ortométricas y que su plano de referencia es respecto
al nivel medio de los mares en reposo.
La altimetría tiene por objeto representar la
verdadera forma del terreno, es decir, no sólo su extensión, límites y obras
que lo ocupan, sino también la forma se su relieve, haciendo para ello las
operaciones necesarias. Este aspecto tiene mucha importancia para las
aplicaciones de operaciones en el terreno, o sea, son aspectos de fundamental
importancia dentro del contenido de la topografía para el ingeniero de la rama
agropecuaria.
En la altimetría van incluidos todos los procesos de
nivelación ya que los desniveles cárcavas, entre otras formas del relieve
vienen representadas por las curvas de nivel.
En el proceso de nivelación se utilizan diferentes
instrumentos como pueden ser:

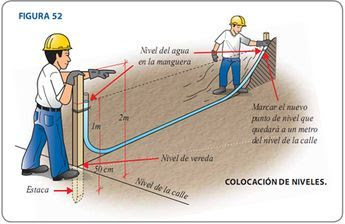

Nivel de manguera: Se utilizan de goma o plástico, las
que deben ser transparentes, para ver el agua contenida en ella. De lo
contrario, se introducen en sus extremos tubos de vidrio transparentes. Estas
se usan para trasladar medidas a nivel y dar la condición de horizontalidad. Este método se usa para trasladar un nivel de un punto a otro en distancias no mayores a 10 m ya que si la distancia es mayor se pierde la precisión del proceso.
Nivel de mano: Su tubo largo telescopio de 8 pulgadas
se extiende a 9 pulgadas. La lente del objetivo está montado en una corredera
móvil que trae objetos distantes en un enfoque nítido rápidamente, y su
eyepiece de diapositivas de enfoque permite la regulación imagen de Cruz-línea.
Nivel de Pita: Se introduce la pita de un lado a otro
del nivel de la pita para saber si esta está al nivel requerido.
Nivel de caja: es un instrumento de medición diseñado
para indicar si un plano o una superficie se encuentran en posición
perfectamente horizontal (a nivel) o vertical (aplomado).
Nivel de precisión: es un instrumento que tiene como
finalidad la medición de desniveles entre puntos que se hallan a distintas
alturas o el traslado de cotas de un punto conocido a otro desconocido.
Nivel fijo: Un nivel topográfico, también conocido
como nivel óptico o equialtímetro es uno de los instrumentos topográficos más
usados por cualquier topógrafo en su trabajo diario. Para su manejo se requiere
mucho cuidado, pero además una gran habilidad que se consigue, sin duda alguna,
con el paso de los años y la realización de trabajos con él. Se usa en
combinación de la estadia para obtener lecturas sobre ella.
Estadia: En América latina se suele llamar estadal
topográfico a una regla graduada que mide desniveles o diferencias de altura,
mediante un nivel topográfico. También recibe el nombre de mira estadimétrica o
estadía.
Como realizar lecturas en la estadia con el nivel
fijo.
El método estadimetrico es una forma indirecta de
medición de distancias, usando instrumentos topográficos ópticos como el
teodolito o el equialtímetro (comúnmente llamado nivel óptico) y en otros
tiempos, la plancheta, etc. Para la medición, estos instrumentos cuentan, en su
retículo, con dos hilos principales, horizontal y vertical, para la bisección;
y dos hilos secundarios, llamados estadimétricos, situados sobre el hilo
vertical.
En forma análoga, con ayuda de una mira de nivelación,
se leen ambos hilos estadimétricos, se calcula diferencia entre ambas lecturas
y se multiplica por 100, obteniendo la distancia al punto donde se encuentra la
mira. Con la ayuda de un jalón se leen en forma aproximada la cantidad de
franjas de 25cm que bisectan estos dos hilos estadimétricos. Esta lectura,
multiplicada por 100 (constante estadimétrica) da la distancia aproximada al
punto marcado con el jalón.
El método estadimétrico es sumamente simple y muy
usado, antes de la aparición de los medios electrónicos como las estaciones
totales, electrodistanciómetros y el G.P.S., si bien su precisión no cubre
requerimientos del levantamiento catastral, se usa en trabajos topográficos, es
decir, se usa con toda confianza para efectuar el relevamiento de un lote o una
superficie que debe representarse en un plano, o para medir distancia en
lugares donde obstáculos hacen imposible la utilización de una cinta.
